Come si montano i pannelli sandwich + disegni tecnici

1. Si raccomanda di affidare la documentazione di progetto e il montaggio a un’impresa edile esperta dotata delle attrezzature tecniche necessarie.

2.Controllare tutto: l’intera struttura, la sicurezza dei lavoratori, la documentazione di progetto, i disegni costruttivi, la verticalità, l’orizzontalità, la preparazione degli utensili e delle attrezzature, nonché i pannelli sandwich.

3. L’installazione dovrebbe essere eseguita preferibilmente in assenza di pioggia, neve o vento, senza presenza di nebbia fitta e, nelle ore serali, solo con adeguata illuminazione.

4. L’esecuzione dei lavori di montaggio, tenendo conto delle specificità del progetto, avviene a temperature comprese indicativamente tra -10 °C e +40 °C.

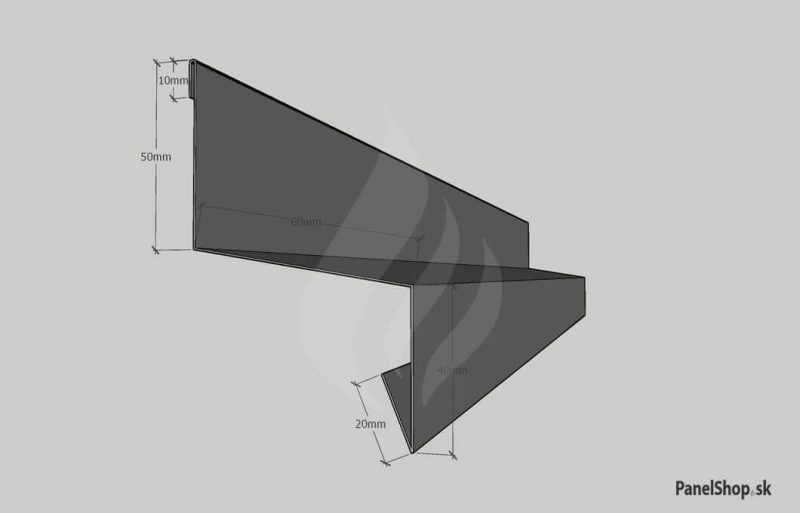

5. Per i pannelli a parete si installano alla base almeno un profilo di partenza, un nastro di tenuta e lattonerie. (vedi disegni tecnici)

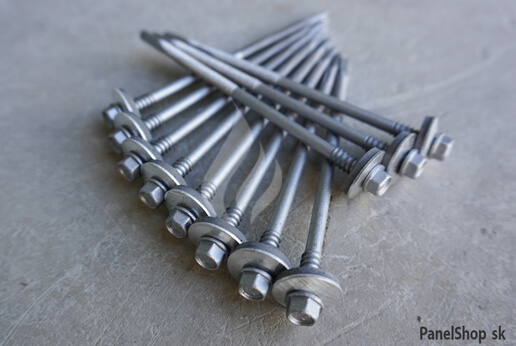

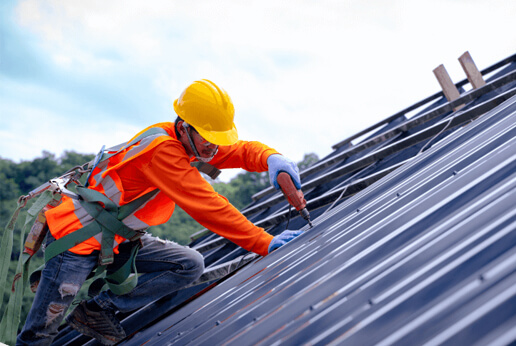

6. Per il fissaggio dei pannelli a parete e a copertura si utilizzano viti autofilettanti/autoperforanti TEX con rondella in EPDM per acciaio, legno o calcestruzzo. In ambienti più aggressivi si utilizzano viti in acciaio inox. Durante il fissaggio delle viti autoperforanti TEX, assicurarsi che la rondella in EPDM a base di gomma si deformi solo leggermente.

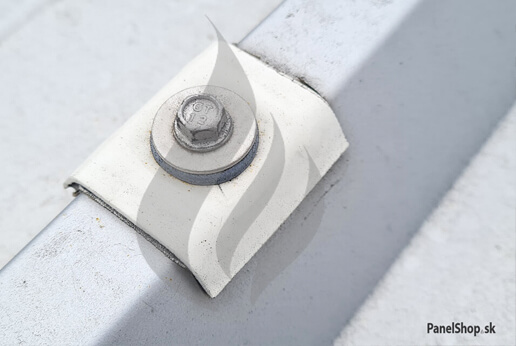

7. Le calotte sono un elemento fondamentale per un fissaggio di qualità dei pannelli di copertura.

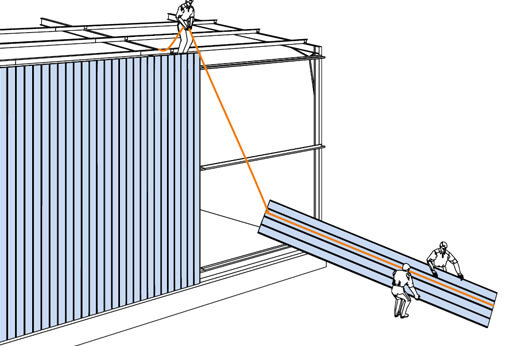

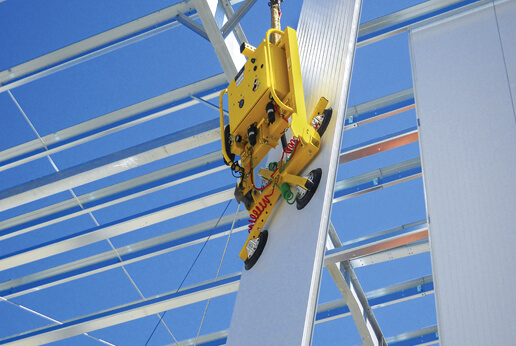

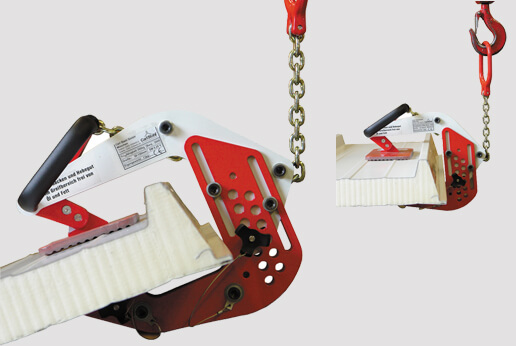

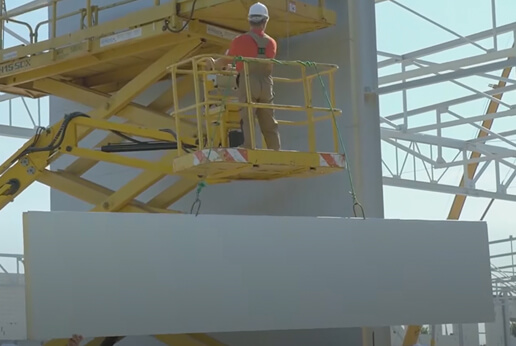

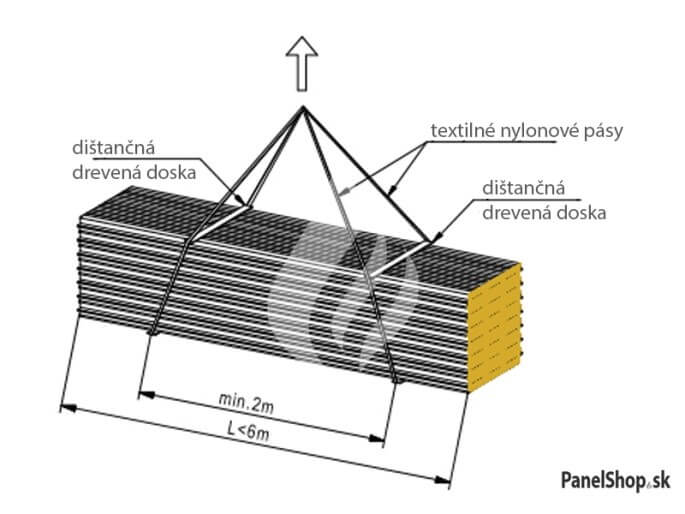

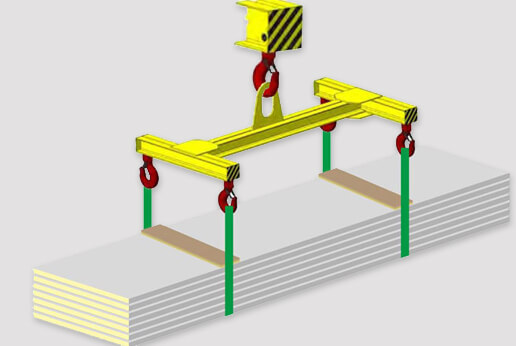

8. I pannelli possono essere movimentati mediante un sollevatore a vuoto (consigliato), tramite un dispositivo di presa meccanico (pinze di sollevamento) con gru, oppure anche manualmente mediante cinghie di sollevamento.

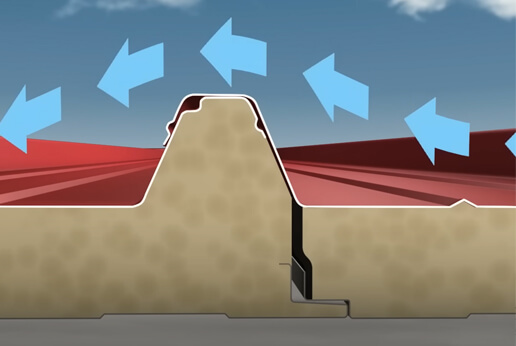

9. La direzione di posa deve essere opposta alla direzione prevalente del vento, sia per i pannelli di copertura che per quelli a parete.

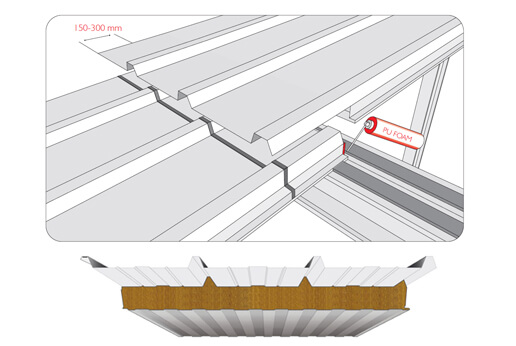

10. Per i pannelli di copertura può verificarsi una situazione con più file, in cui i pannelli vengono giuntati con sovrapposizione longitudinale, realizzata mediante taglio di arretramento da 150 a 300 mm, a seconda della pendenza del tetto. (il taglio di arretramento può essere richiesto in fase d’ordine)

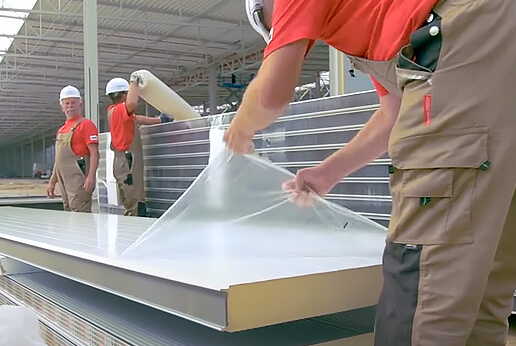

11. Prima del fissaggio rimuovere la pellicola protettiva trasparente. La pellicola deve essere rimossa entro 3 mesi, poiché la vernice e la superficie superiore della lamiera possono danneggiarsi.

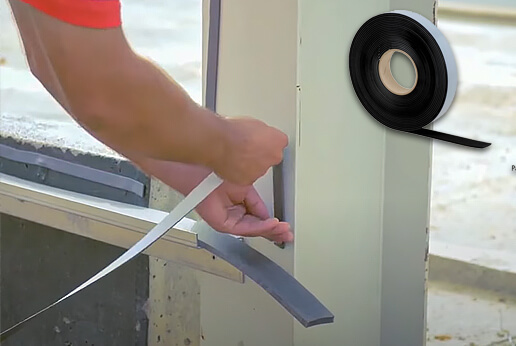

12. Lungo tutta la struttura e in corrispondenza delle lattonerie si raccomanda di applicare nastri di tenuta adesivi.

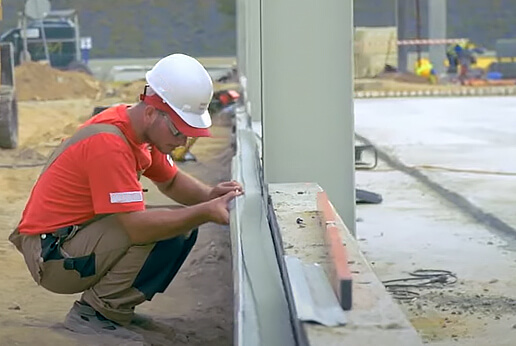

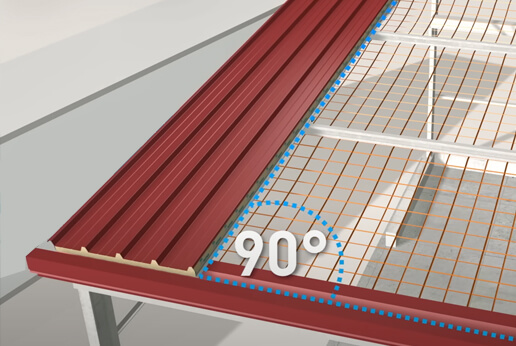

13. Il fissaggio orizzontale e verticale dei pannelli a parete deve essere perpendicolare alla struttura e allineato con livella. Anche i pannelli di copertura devono essere allineati a 90° rispetto alla struttura.

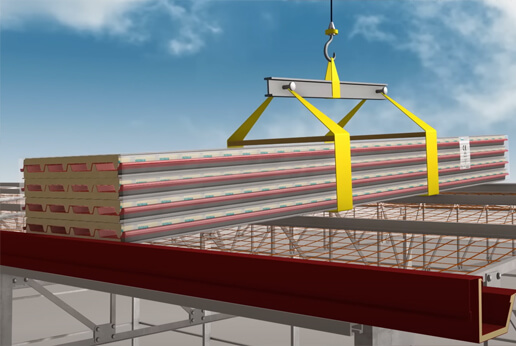

14. Per i pannelli di copertura si consiglia di movimentare con gru l’intero pacco sul tetto dell’edificio, con successivo fissaggio. Ciò vale naturalmente anche per i pannelli a parete, affinché il pacco sia il più vicino possibile alla zona di montaggio.

15. I pannelli si incastrano facilmente tra loro, poiché utilizzano un sistema maschio-femmina su entrambe le tipologie di pannello.

.

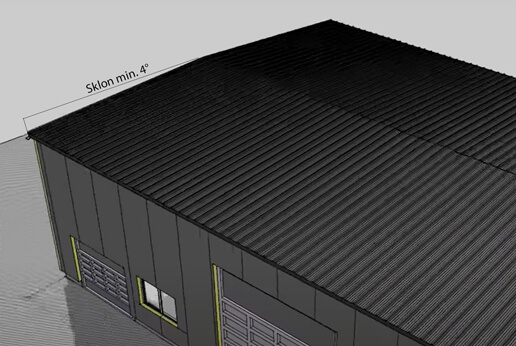

16. La pendenza minima per i pannelli di copertura è del 4 %, mentre in caso di giunzione su più file è del 7 %.

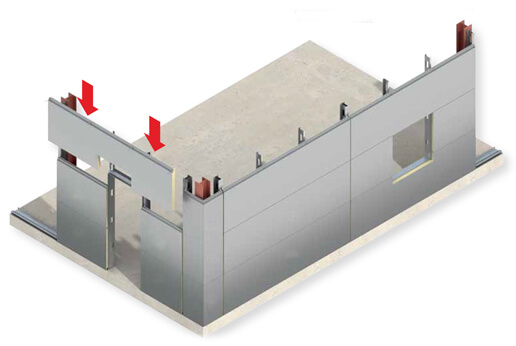

17. In generale è più semplice realizzare le aperture nei pannelli prima dell’installazione, ma possono essere eseguite anche successivamente.

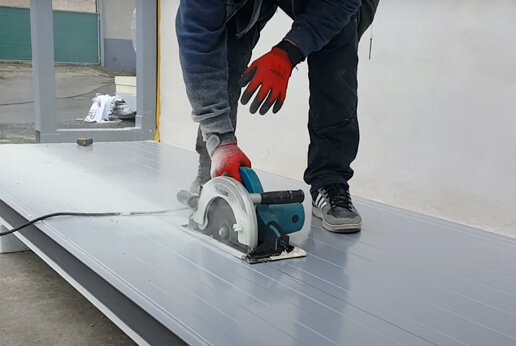

18. Per il taglio dei pannelli si utilizzano seghe circolari o seghetti alternativi e non smerigliatrici angolari (flessibili), che danneggiano la superficie del pannello. Si raccomanda di posizionare i pannelli su cavalletti prima del taglio.

19. Si raccomanda di effettuare una volta all’anno il controllo dei pannelli di facciata e di copertura, delle lattonerie e del sistema di drenaggio delle acque. Dopo il controllo, eventuali danni devono essere riparati e tutti i pannelli devono essere lavati con un’idropulitrice a bassa pressione utilizzando un detergente non aggressivo e una spugna.

20. Secondo i piani e la sequenza operativa, installiamo importanti lattonerie funzionali, protettive ed estetiche insieme ai nastri di tenuta.

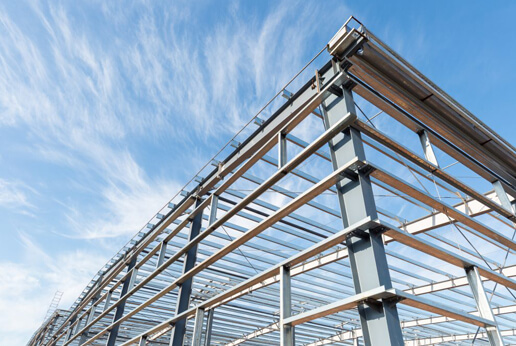

21. Il sistema di pannelli sandwich può essere montato su tutti i tipi di strutture, come strutture in legno, calcestruzzo o acciaio. Nella maggior parte dei casi viene utilizzata una struttura portante in acciaio.

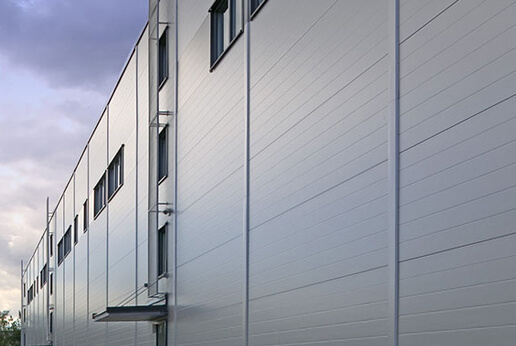

22. La posa orizzontale dei pannelli è consigliata per diversi motivi, ovvero: migliori condizioni meccaniche e di carico, struttura più economica, struttura più leggera, assenza di travi intermedie, installazione più semplice, trasporto e movimentazione più agevoli grazie alla minore lunghezza dei pannelli.

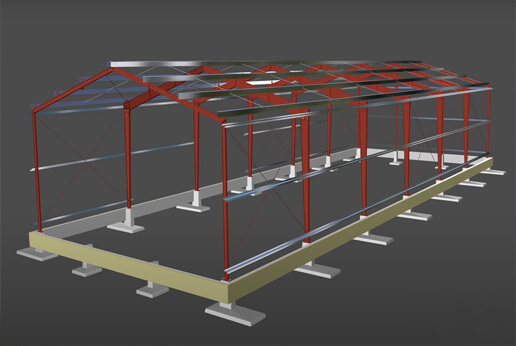

23. I profili strutturali, come gli arcarecci a parete sottile, sono destinati principalmente all’impiego come arcarecci per coperture, capriate e pareti nei capannoni in acciaio. I profili a parete sottile sono disponibili come profili standardizzati a Z e a C oppure come profili speciali. Consentono un montaggio preciso e rapido. Questi profili sono utilizzati come arcarecci e correnti di parete per tutti i tipi di capannoni.

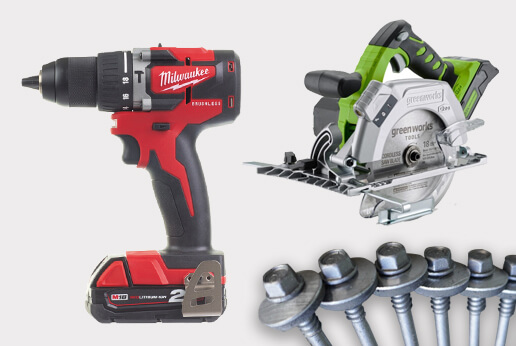

24. Durante la costruzione avrai bisogno di un avvitatore a batteria, una sega circolare, un seghetto alternativo, una livella, una squadra, schiuma PU, sigillante, strumento di livellamento, nastri di tenuta, metro a nastro, cinghie di fissaggio, calotte, utensili da lattoniere, viti, pennarello di marcatura, martello in gomma, cavalletti (supporti) e ulteriori attrezzature in base alle specifiche esigenze dell’edificio.

25. Le indagini dimostrano che le cadute dall’alto sono la causa più comune di incidenti nell’industria e nel settore delle costruzioni; pertanto, durante l’esecuzione dei lavori è necessario tenere conto della sicurezza e della competenza professionale.

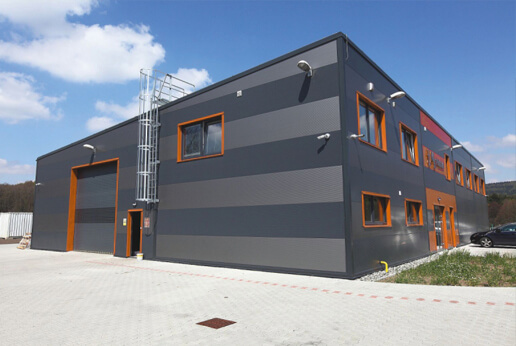

26. Naturalmente, nell’edificio rientrano anche le lattonerie, il sistema di smaltimento delle acque, i sistemi fermaneve, gli elementi di controventatura al vento, le scale da tetto, il sistema di protezione contro i fulmini, i sistemi di filtrazione, le reti impiantistiche, i lucernari, i portoni, le porte, le finestre, le pensiline, le installazioni interne, le opere esterne e ulteriori elementi secondo i requisiti del progetto.

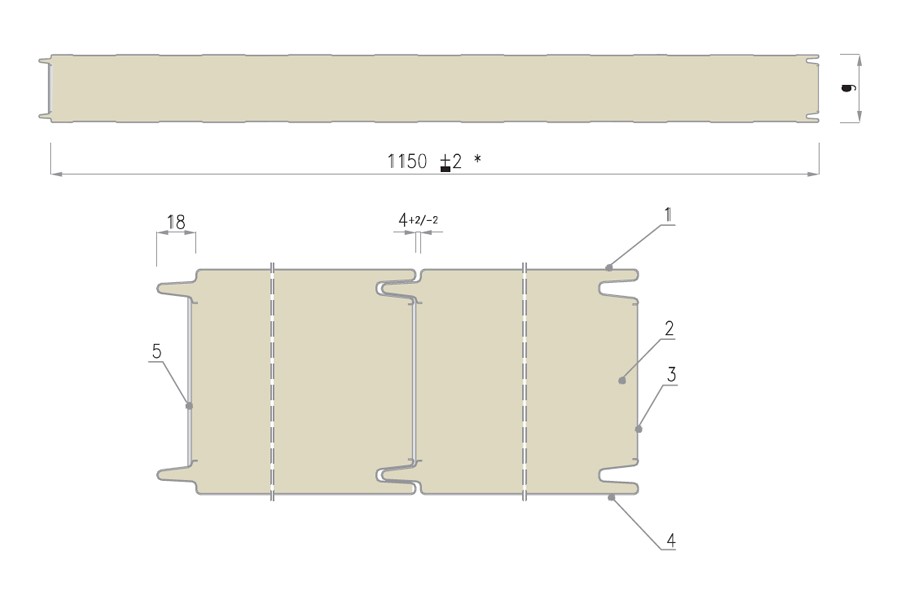

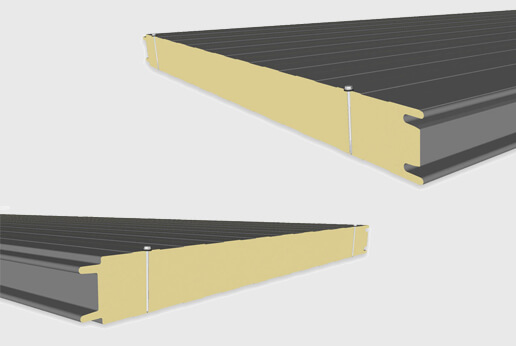

Pannello sandwich per parete con giunto a vista
Anima in schiuma poliuretanica / poliisocianurata

1. Lamiera d’acciaio esterna, spessore standard 0,50–0,60 mm
2. Anima in schiuma poliuretanica / poliisocianurata
3. Striscia protettiva che impedisce la diffusione e l’ingresso di acqua
4. Lamiera d’acciaio interna, spessore standard 0,40–0,50 mm
5. Guarnizione morbida applicata in fabbrica sul bordo laterale lato maschio del giunto

*offriamo diverse larghezze modulari dei pannelli

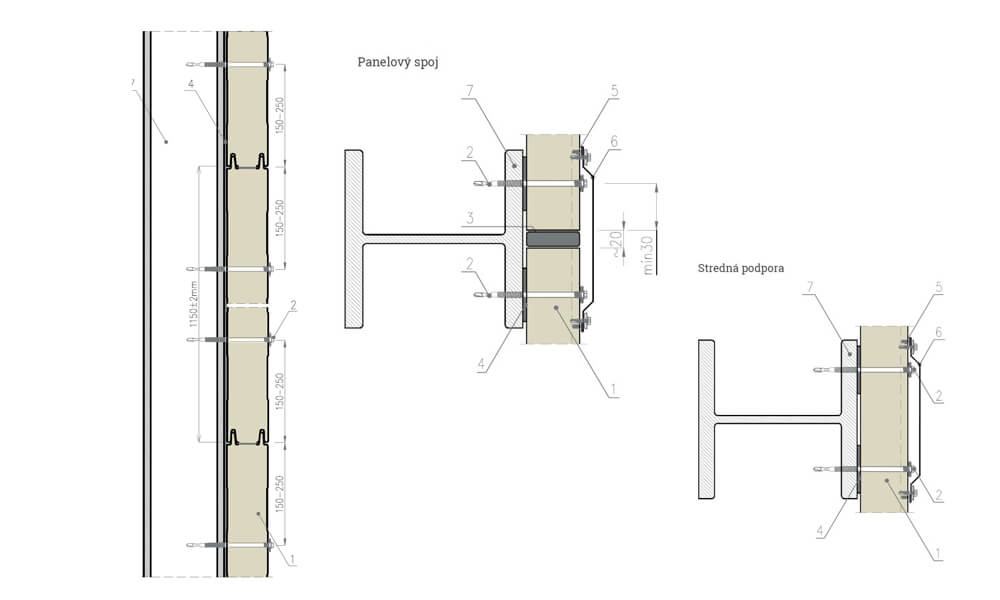

Pannello a parete con giunto a vista – fissaggio alla struttura
Posa orizzontale (per PUR, PIR, MV, EPS)

1. Pannello a parete con giunto a vista
2. Vite autoperforante con rondella in EPDM
3. Schiuma poliuretanica come riempimento del giunto di dilatazione ~20 mm
4. Nastro di tenuta autoadesivo in PES
5. Sigillante, permanentemente plastico
6. Lattoneria
7. Profilo in acciaio, secondo il progetto strutturale

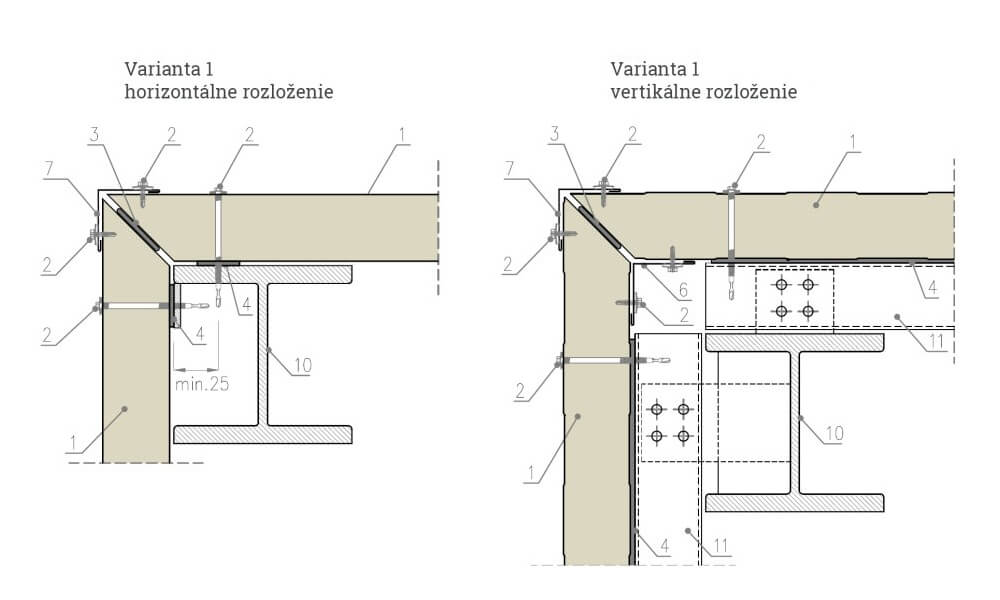

Giunto d’angolo – fissaggio alla struttura
Pannello a parete con giunto a vista e nascosto

1. Pannello a parete con giunto a vista e nascosto (PIR, MV, EPS)
2. Vite autoperforante con rondella in EPDM (eventualmente due elementi di fissaggio affiancati)
3. Schiuma poliuretanica
4. Nastro di tenuta autoadesivo in PES
5., 6., 7., 8. Lattoneria
5. Il rivestimento è localmente sagomato per migliori prestazioni termiche
6. Pilastro in acciaio secondo il progetto strutturale

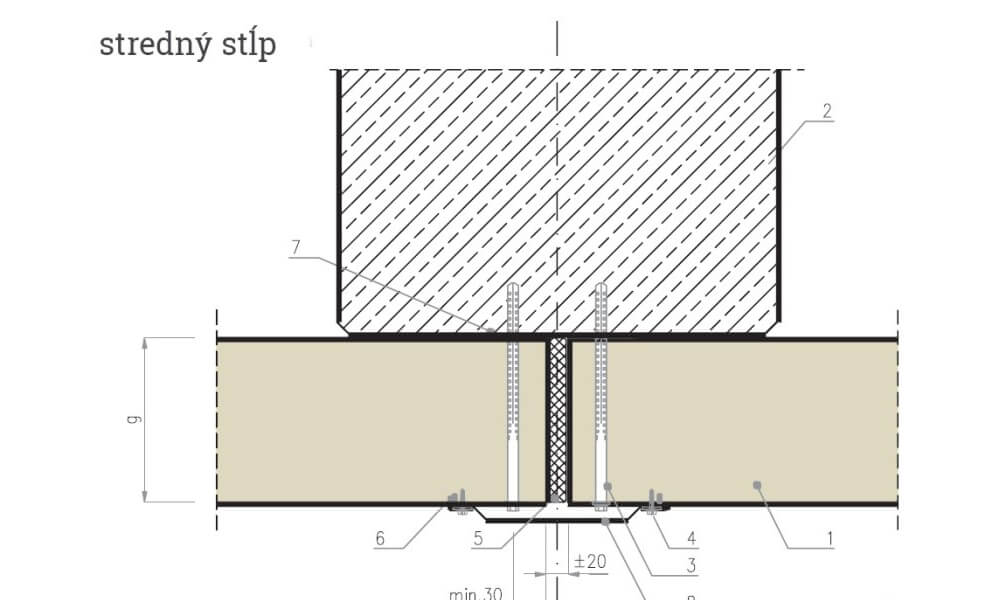

Fissaggio dei pannelli a un pilastro in calcestruzzo armato
Pannello a parete, fissaggio orizzontale

1. Pannello a parete, fissaggio orizzontale
2. Pilastro in calcestruzzo armato
3. Vite con rondella per fissaggio su calcestruzzo armato
4. Vite autoperforante con rondella in EPDM
5. Schiuma poliuretanica come riempimento del giunto
6. Sigillante, permanentemente plastico
7. Nastro di tenuta autoadesivo in PES
8., 9. Lattoneria

Fissaggio sulla trave inferiore
Fissaggio verticale

1. Pannello a parete
2. Vite autoperforante con rondella in EPDM
3. Bussola a percussione
4. Sigillante, permanentemente plastico
5. Schiuma poliuretanica
6. Nastro in polietilene PES
7., 8., 9., 10. Lattoneria

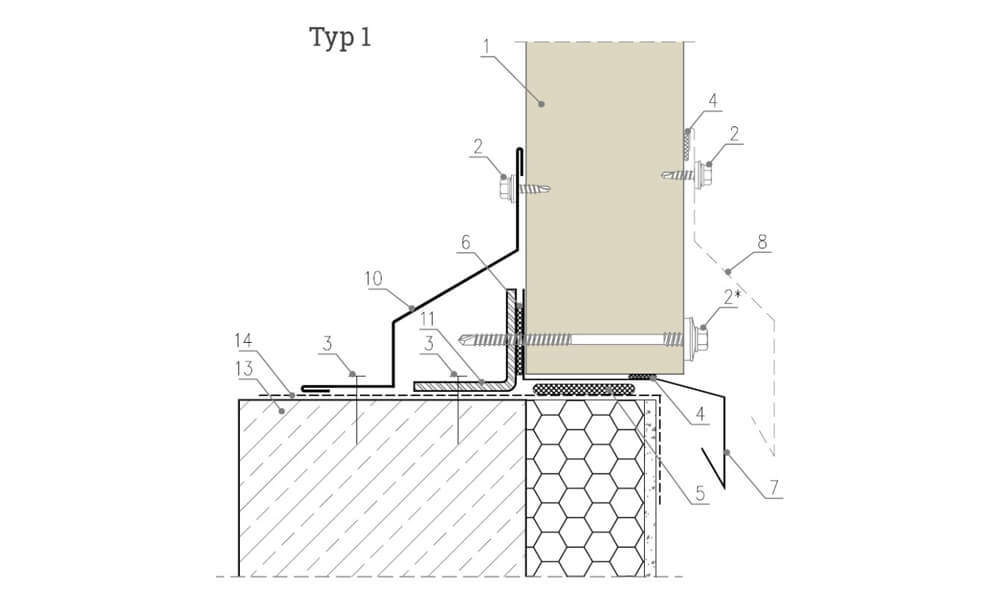

7. Profilo in acciaio a L, secondo il progetto strutturale
8. Profilo in acciaio – trave di parete
9. Trave di fondazione
10. Impermeabilizzazione

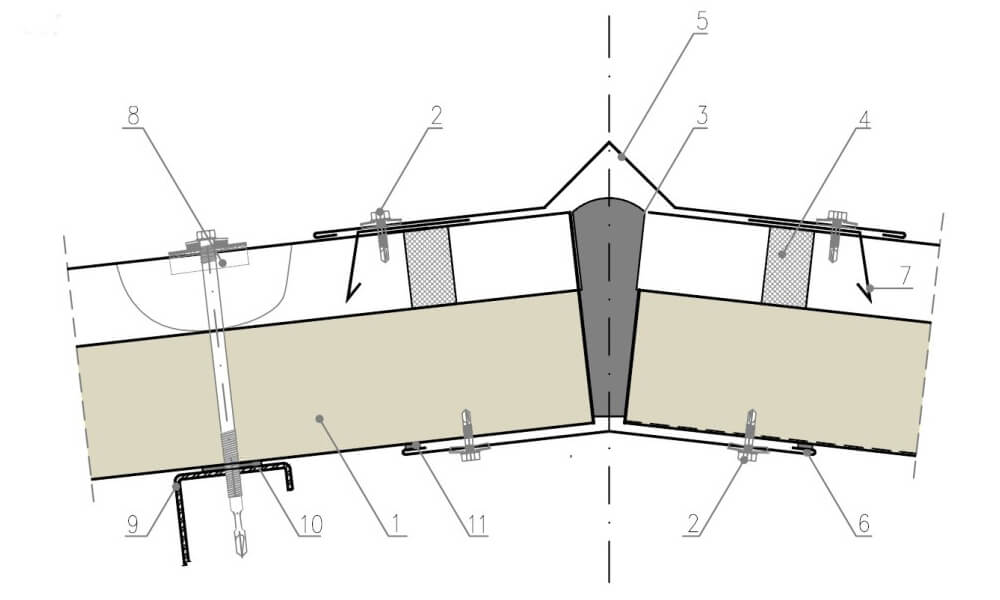

Colmo del tetto
Pannello di copertura

1. Pannello di copertura
2. Vite autoperforante con rondella in EPDM
3. Schiuma poliuretanica
4. Nastro di tenuta in polietilene
5., 6., 7. Lattoneria
5. Elemento di fissaggio L-03 “rondella a sella”
6. Arcareccio
7. Nastro in polietilene PES
8. Sigillante permanentemente plastico

vedi tutti i disegni tecnici (41 visualizzazioni) PDF »
